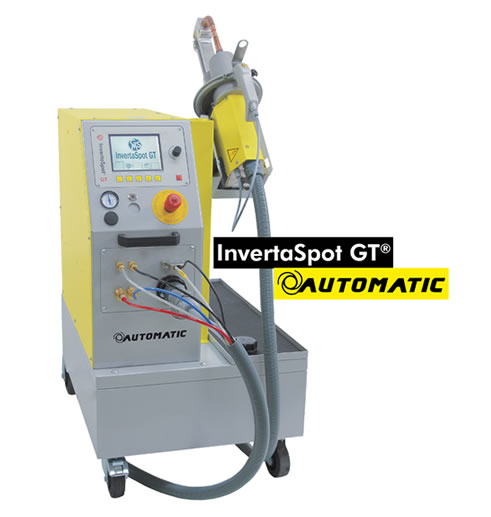

Punktschweissgerät
InvertaSpot_GT_Automatic
(Art.-Nr. 1035)
Automatic Modus (anwählbar nach Kundenwunsch) oder Manueller Modus
Wieländer & Schill
Automatisch prozessgeregelter Punktschweiß-Inverter - absolut unkompliziert in der Bedienung und sicher in der Anwendung.
AUTOMATIC MODUS
- Autom. Schweißparameter
- Autom. Zangen-Anpress-Druck
- Autom. Stromkontrolle
- Autom. Zeitregelung
- Autom. Abspeichern der Daten
MANUELLER MODUS
- Manuelle Vorwahl der Blechgesamtdicke
- Autom. Zangen-Anpress-Druck
- Autom. Stromkontrolle
- Autom. Zeitregelung
- Autom. Abspeichern der Daten
Geprüfte Sicherheit
Die InvertaSpot GT C+X ist geprüft nach PrEN 50505 / 50445. Alle relevanten Teile im grünen Bereich! Nach diesen Ergebnissen ist die InvertaSpot GT eine der sichersten Anlagen!
Dokumentation
Das Aufzeichnen von Schweißdaten schafft Klarheit und Sicherheit.
- Speichern in der Maschine
- Datentransfer auf PC
- Ausdruck auf DIN A4-Papier
Software-Updates
Updates über SD-Karte. Keine Lizenz notwendig. Übertragung per eMail möglich.
Programmieren & Speichern
Abspeichern der Schweißparameter. Einfacher geht es wirklich nicht mehr.
Lieferumfang
- Steuergerät GT
- 80 l Tank inklusive Räder
- C-Trafozange
- C-Arm Gr.1 70 x 150 mm
- Balancer mit Federzug
- Stromkabelhalterung
- Zangenablage
- C-Bügelaufnahmedorne (5 Stck.)
- Bedienungsanleitung
Technische Daten
Einstellbereich: 0 – 13 kA
Schweißstrom: Gleichstrom
Maximalstrom: 13 kA
Dauerbetrieb 100% ED: 2,8 kA
Leerlaufspannung: 12 V DC
Netzspannung: 3 x 400 V 50/60 Hz
Höchstleistung bei 5 % ED: 156 kVA
Dauerleistung (100% ED): 35 kVA
Sicherung (träge): 32 A
Netzanschlusskabel (Cu): 10 m lang / 4 x 6 mm2
Schutzart: IP 21
Temperaturklasse: A
Druckluft: 6 bis 8 bar
Schlaupaket PSZ: 3 m (optional länger)
Kühlmittel: Wasser mit Frostschutzmittel
Tankinhalt: 80 l
Durchfluss: 5 l/min
Abmessung (H x B x T): 810 x 560 x 750 mm
Gewicht ohne Kühlmittel: 119 kg
Lärm-Emission: ≤ 70 dB (A)
